Si vous vous trouvez en Afrique ou en Europe, vous pouvez utilisez cet outil proposé par le programme européen d'évaluation des ressources solaires (site en anglais) et exploitant la base de données PVGIS.
Comment ça marche ?
Commencez par sélectionner le continent qui vous intéresse (en haut à gauche).

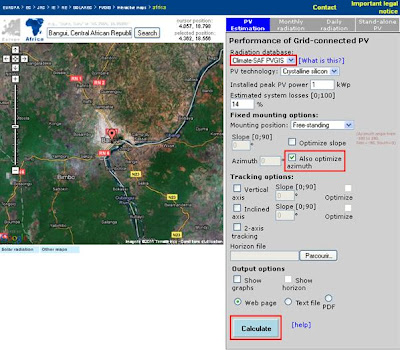

Ensuite recherchez le lieu où se trouvera votre installation solaire (par exemple Bangui en République Centrafricaine). Vérifier sur la carte que le lieu correspond bien. Vous pouvez également déplacer manuellement le curseur.
De haut en bas :
- Si elle est disponible pour le lieu sélectionné, choisissez la base de donnée "Climate-SAF PVGIS". Sinon choisissez "PVGIS-Heliosclim" (moins précise),
- Si l'inclinaison et/ou l'orientation de vos panneaux solaires vous est imposée (par exemple si l'installation se trouve sur un toit) indiquez les dans les cases "Slope" (inclinaison) et "Azimuth" (orientation). Si vous pourrez placer vos panneaux dans la position qui vous donnera le plus d'énergie pendant l'année, cliquez sur la case "Also optimize azimuth",
- Cliquez sur le bouton "Calculate".
Les résultats sont affichés dans une nouvelle fenêtre. Vous voyez notamment un tableau :
La première colonne de se tableau, appelée "Ed", donne la production d'énergie moyenne par jour pour un 1 kilowatt-crête installé. Par exemple ici, une installation de 1kWc produira en moyenne 3,40kWh en juillet (qui est le plus mauvais mois de l'année) et 4,57kWh en février (le meilleurs mois). La production moyenne sur l'année sera de 4.06kWh.
!
|
Ces valeurs ne sont que des estimations. Il faut compter une marge d'erreur de 10% à 20% liée aux imperfections de la base de donnée, à laquelle s'ajoutent les pertes qui peuvent apparaître sur votre installation (ombres, mauvaise orientation des panneaux, sous-dimensionnement des câbles...). |
Une fois connue l'ensoleillement que recevra votre installation et la quantité d'énergie qu'elle devra produire, vous pouvez calculer le nombre de panneaux solaires à utiliser.
Pour aller plus loin :
- Revenir au sommaire de la formation "énergie solaire et électricité photovoltaïque"
- Revenir à l’accueil des formations sur l'accès à l'énergie
comment calculer la puissance d'un panneau pour une batterie
RépondreSupprimerje veux dire la puissance d'un panneau pour charger une batterie
RépondreSupprimerOui
RépondreSupprimerUn Panneau solaire délivre des Watts (Volt x Ampère). exemple : 12V x 10A = 120W.
SupprimerUne Batterie emmagasine des Ampères (Watt / Volt). Exemple : 120W / 12V = 10A
Donc si vous avez une Batterie 120 Ah et que vous lui appliquiez 120 Watts pendant 1 heure sous une tension de 12 Volts (120W / 12V = 10A), vous obtiendrez la charge complète en 120Ah / 10A
soit 12 heures. Si vous voulez charger votre Batterie en deux fois moins de temps, il faudra doubler la puissance délivrée par vos panneaux (2 panneaux de Panneaux de 12V cablés en Parralléle pour doubler le courant mais pas la tension qui est celle de votre Batterie.
Ceci est un calcul théorique qui ne tient pas compte de l'ensoleillement et donc du rendement du panneau solaire.
il ne faut pas oublier de doubler aussi la puissance du regulateur
