24 juil. 2012

Entretien des batteries : l'utilisation du pèse-acide

Utilisation d'un pèse-acide
L'objectif de cet article est de vous expliquer comment utiliser un pèse-acide pour mesurer la concentration d'acide dans une batterie ouverte.
En effet, à l'inverse des batteries étanches (de type gel, AGM ou OPzV), avec une batterie ouverte, il est possible d'accéder à l'électrolyte (le liquide contenu dans la batterie). Mesurer la concentration d'acide dans l'électrolyte peut peut aider à prolonger la durée de vie de la batterie, il permet par exemple de :
  • Connaitre précisément l'état de charge de la batterie sans appareillage,
  • Dans un environnement chaud, vérifier que l'acide n'est pas trop concentré pour éviter une corrosion précoce,
  • Détecter des problèmes (notamment la sulfatation des électrodes) avant qu'ils ne mettent la batterie définitivement hors-service.

D'abord, se protéger

L'électrolyte est constitué d'acide sulfurique concentré. Avant d'ouvrir la batterie, assurez-vous que vous êtes correctement protégé contre les projections d'acide : gants, lunettes, manches longues...

N'ouvrez pas une batterie qui vient d'être rechargée (elle risque d'être très chaude) ou qui est en train d'être chargée (le liquide peut bouillir). Le pèse-acide ne donnera de toute façon une indication fiable que sur une batterie au repos. Il est donc préférable d'attendre 2h environ après une recharge avant de faire une mesure.

Utilisation du pèse-acide

Un  pèse-acide est constitué d'une pipette dans laquelle se trouve un flotteur lesté et gradué. On peut en acheter dans certains garages automobiles (ils peuvent aussi servir pour des batteries de voiture ou de camion).

L'utilisation du pèse-acide est très simple, procédez de la façon suivante :
1. Ouvrez les bouchons de la batterie,

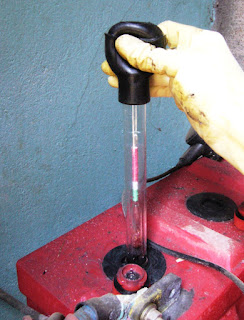

2. Plongez le tube du pèse-acide dans l'électrolyte et aspirez autant de liquide que possible dans la pipette
3. Le niveau du liquide sur le flotteur gradué indique la concentration d'acide (par exemple si la surface se trouve sur la graduation 1180g/L, la densité de l’électrolyte est de 1180g/L) :
Lecture de la concentration d'acide grâce au niveau de l'electrolyte.




Comprendre la concentration en acide de l'électrolyte

Dans le cadre d'un fonctionnement normal de la batterie, deux facteurs expliquent la concentration en acide dans la batterie : l'état de charge et la température. Les variations de la densité de l'électrolyte en fonction de ces deux paramètres dépendent de la batterie, néanmoins le tableaux suivant donne des ordres de grandeurs :

Charge
Densité de l'électrolyte (g/L)
17°C
27°C
37°C
47°C
100%
1260
1255
1250
1245
75%
1220
1215
1210
1205
50%
1185
1180
1175
1170
25%
1160
1155
1150
1145

Il est intéressant de comparer les mesures obtenues avec le pèse-acide à celles données par un voltmètre ou un contrôleur de batterie. Si ces deux valeurs ne concordent pas, c'est qu'il y a un problème. Les explications peuvent être les suivantes :
  • Si la densité est plus forte qu'attendue (par exemple, le contrôleur de batterie indique que les batteries sont déchargées mais que la densité de l'électrolyte se trouve autour de 1250g/L), cela signifie sans doute qu'une partie de l'eau contenue dans l'électrolyte s'est évaporée, il faut contrôler les niveaux et les compléter avec de l'eau distillée si nécessaire.
  • Si la densité est plus faible qu'attendue (par exemple, le contrôleur de batterie indique que les batteries sont complétement chargée mais que la densité de l'électrolyte reste autour de 1200g/L), les explications peuvent être multiples. Il peut s'agir :
    • d'une stratification : l'acide est plus lourd et a tendance à se concentrer au fond des batteries. Vous pouvez effectuer une charge d'égalisation (c'est-à-dire une légère surcharge qui va faire bouillir l'électrolyte) et recommencer la mesure.
    • d'un début de sulfatation : la réaction chimique de la batterie ne s'effectue plus entièrement. Ce phénomène n'est pas toujours réversible mais il peut parfois être résolu en effectuant une Dans ce cas, la solution peut être d'effectuer une recharge avec un courant de charge aussi faible que possible et une tension de charge plus élevée que la normale jusqu'à ce que la densité de l'électrolyte augmente jusqu'à une niveau normal,
    • Enfin, il peut y avoir eu des fuites sur les batteries qui auront peu à peu perdu une partie de leur acide.
Aller plus loin :

Vous avez encore des questions ? Quelque chose n'est pas clair ? Dites le dans les commentaires et faites progresser cet article.
